La norma CEI 64-8 fissa i minimi del livello 1 stanza per stanza: in soggiorno e in camera fino a 12 m² 4 prese e 1 punto luce, da 12 a 20 m² 5 e 1, oltre 20 m² 6 e 2, più una presa TV; in cucina 5 prese (2 sul piano di lavoro), 1 luce e la TV; in bagno 2 prese (1 se non c'è la lavatrice) e 2 luci; nel corridoio 1 presa e 1 luce, 2 e 2 se è più lungo di 5 m. Nella casa di esempio della Suite, 104,5 m² in 7 stanze, il Simulatore Alloggio e Impianti mette 27 prese, 12 punti luce, 4 prese TV e 19 interruttori, uno a ogni porta. Sono i minimi: il progetto vero parte da come vivi la casa. Puoi contarli sulla tua casa con il Simulatore.

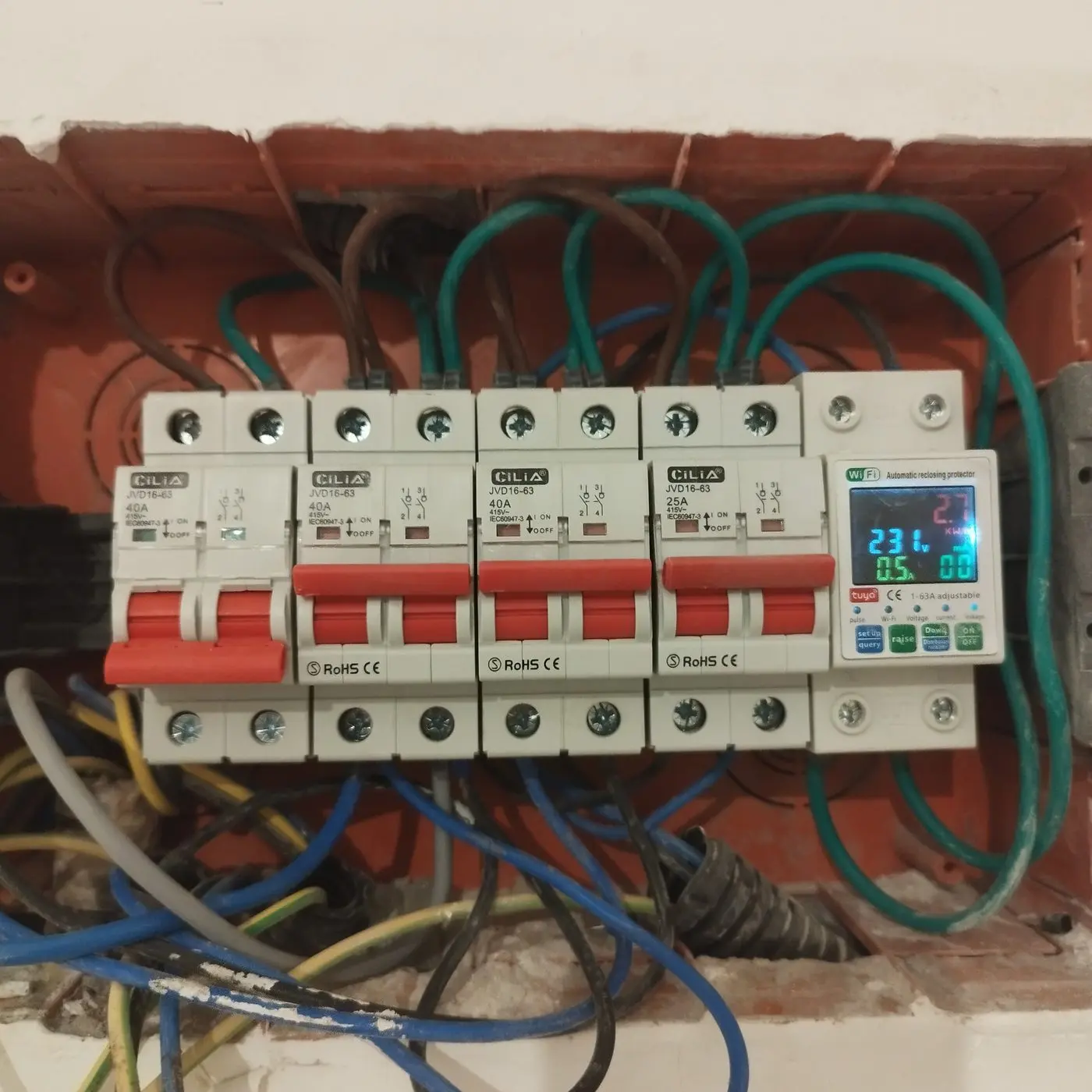

Dipende dai circuiti. Luci e prese si dividono fra zona giorno e zona notte, le prese della cucina vanno a parte, forno, lavastoviglie e ogni carico pesante hanno la loro linea, condizionatori e caldaia il loro differenziale; poi si lascia una riserva di almeno il 15%. Nella casa di esempio della Suite, 104,5 m², la norma chiede almeno 4 circuiti di luci e prese e ce ne sono 5: in tutto 9 circuiti e 5 differenziali, 25 moduli, un centralino da 36. Con la domotica (comandi a distanza, misura dei consumi, distacco dei carichi) i moduli diventano 54 e il centralino da 72. Puoi provare le configurazioni con il Simulatore.

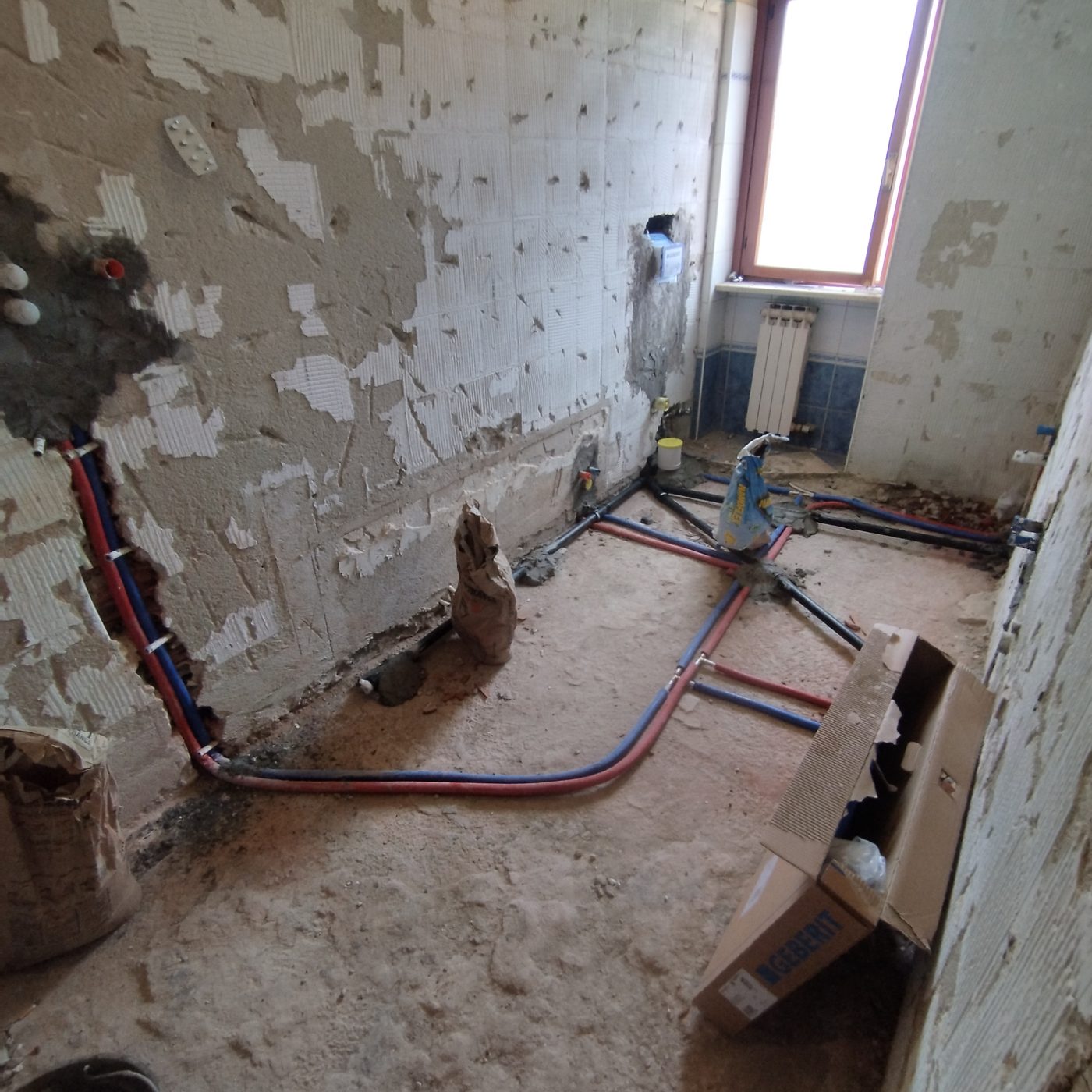

Dipende da dove sono i bagni. Con un collettore per bagno i tubi dei sanitari sono più corti, ma serve l'alimentazione fra un collettore e l'altro, e una chiave d'arresto in più per ogni bagno che si vuole chiudere per conto suo. Nella casa di esempio della Suite, con due bagni, un collettore solo vuol dire 119,4 m di multistrato; uno per bagno 113,5 m; con le chiusure separate, 3 chiavi d'arresto invece di una. Ogni attacco ha comunque il suo tubo intero fino al collettore, senza raccordi nel muro. Puoi confrontare le due soluzioni sulla tua casa con il Simulatore.

Stanza per stanza, sul rilievo vero della casa. Con Virtual Termico ogni muro ha i suoi strati (quelli del saggio, scritti in Virtual Muri), ogni infisso il suo tipo, pavimenti e soffitti sanno che cosa c'è sotto e sopra; la zona climatica e le temperature esterne le scegli tu. D'inverno si calcola quanto calore esce, con i ricambi d'aria (UNI EN 12831); d'estate anche il sole che entra dalle finestre; i ponti termici di balconi e pilastri si calcolano sulla loro sezione (UNI EN ISO 10211). Dalla potenza di ogni stanza si scelgono gli elementi (radiatori, pavimento radiante, split o canalizzato) e il Simulatore alloggio disegna tubi, linee frigorifere, canali della VMC, scavi e controsoffitti: con la convalida escono il computo metrico e la relazione tecnica, senza cifre a forfait. Il progetto dell'impianto, dove la legge lo chiede, lo firma un tecnico abilitato.
Virtual Termico: il fabbisogno di ogni stanza, passo per passo →

Sì. Si sceglie un sistema per l'inverno e, se non raffresca, uno per l'estate: per esempio la pompa di calore con il pavimento radiante più gli split, oppure la caldaia con i radiatori più un canalizzato. La ventilazione meccanica controllata (VMC) con recupero di calore si aggiunge a qualsiasi combinazione. Virtual Termico mette a confronto le combinazioni sulla tua casa, con i consumi d'inverno e d'estate, e la scelta si cambia quando vuoi. Contano anche i vincoli del cantiere: dove mettere l'unità esterna dei condizionatori e quanto possono essere lunghe le linee (lo dice la sua scheda), quanto si può scavare per il massetto del pavimento radiante, dove passano i canali della VMC.
Virtual Termico: scegliere la combinazione di sistemi →

Lo diciamo in materia prima, non in euro: Smc di metano per la caldaia, kWh di corrente per la pompa di calore, per la tua casa e per le temperature che scegli. La pompa di calore prende calore dall'aria di fuori: per ogni kWh di corrente ne dà più di uno di calore. Quanti, in tutta la stagione, lo dice lo SCOP scritto sulla sua scheda (UNI EN 14825): con SCOP 4, per esempio, 1.000 kWh di calore chiedono 250 kWh di corrente. La caldaia a condensazione trasforma il metano in calore con il rendimento della sua scheda. Il costo lo calcoli tu con le tariffe del tuo fornitore di gas e di luce: i consumi di Virtual Termico sono pronti per quel conto.
Virtual Termico: i consumi di ogni combinazione in materia prima →

Sopra il tubo va il massetto: quello tradizionale circa 4,5 cm, quello fluido circa 3 cm, i massetti speciali a basso spessore fino a 1 cm (anche 5 mm sopra il tubo, secondo la scheda); sotto ci sono il pannello isolante e il tubo. Le fasi: il fondo pulito e piano, la fascia perimetrale lungo i muri, i pannelli, il collettore e i tubi; i giunti dove la superficie supera i 40 m² o un lato supera gli 8 m; il collaudo a 6 bar per 24 ore; il massetto (almeno 4 cm con l'additivo, se tradizionale) e la stagionatura di 21 giorni; il primo avvio, 3 giorni a 20-25 °C e poi 4 giorni alla temperatura massima. Nel Simulatore alloggio lo scavo di ogni stanza tiene conto di impianti, isolante, tubo, massetto e pavimento, e dice quanto resta alta la stanza.
Virtual Termico e Simulatore: il pavimento radiante, gli spessori e lo scavo →

Dalla potenza che serve d'inverno, stanza per stanza, sommata per tutta la casa (UNI EN 12831), non a occhio sui metri quadri: due case uguali con muri e infissi diversi chiedono potenze diverse. La caldaia si sceglie dalla sua scheda, con la potenza utile che copre quella somma; per l'acqua calda dei sanitari conta la potenza della produzione istantanea, sempre dalla scheda. Una caldaia a condensazione rende meglio quando l'acqua le torna fredda: con radiatori ben dimensionati o con il pavimento radiante. In Virtual Termico scrivi la caldaia (o la pompa di calore) dalla sua scheda e la pagina ti dice se basta per le stanze convalidate.
Virtual Termico: la macchina scritta dalla sua scheda →

Quelli che servono a dare la potenza della stanza alla temperatura vera dell'acqua. La scheda del radiatore dichiara la resa di ogni elemento con 50 °C di differenza fra l'acqua e l'aria della stanza (UNI EN 442); con l'acqua più bassa la resa scende, e la norma dice anche come riportarla. Per questo con la pompa di calore, che lavora con acqua più fredda, a parità di stanza servono più elementi, oppure il pavimento radiante. Virtual Termico dice per ogni stanza il radiatore con quanti elementi e dove metterlo: di partenza sotto la finestra, poi lo sposti tu.
Virtual Termico: gli elementi stanza per stanza →

La macchina con recupero di calore sta nel controsoffitto, di solito del disimpegno o del corridoio; i canali corrono a soffitto fino a ogni stanza, con la bocchetta in alto al centro della porta; presa ed espulsione in facciata. Il Simulatore alloggio parte dalla configurazione con i canali più corti; macchina, bocchette e griglie si spostano, e si ricalcolano metri, curve, perdite e l'aria che arriva in ogni stanza, accanto ai numeri della configurazione di partenza. Il controsoffitto si abbassa del canale più 4 cm e, dove sta la macchina, della sua altezza più 4 cm; sotto la macchina va la botola d'ispezione per i filtri. In Virtual Cartongesso vedi in verde quello che è già coperto e in rosso quello che resta da coprire.
